19'' Überlängenablage 1HE fest für Baugruppenträger Die 19-Zoll Überlängenablage (1HE) bietet eine professionelle Lösung zur geordneten und geschützten Aufnahme von LWL-Kabelreserven (Überlängen) direkt im Netzwerkschrank. Sie wird direkt unter 19"-Baugruppenträgern, Spleißgehäusen und Patchpanels montiert. Durch das strukturierte Ablegen verbleibender Faserreserven und Pufferrohre verhindert die Ablage gefährliche Zugbelastungen und das Unterschreiten zulässiger Biegeradien. Das schützt die empfindlichen Glasfasern dauerhaft vor Dämpfungsverlusten und Faserbrüchen bei Wartungs- oder Umspleißarbeiten. Warum diese 1HE Überlängenablage wählen?Feste, stabile Konstruktion: Robust verarbeitetes Wannen-Design für langlebigen Halt auch bei hoher Kabeldichte im 19"-Schrank.Standardisierter Formfaktor (1HE): Platzsparende 19-Zoll-Standardmontage (482,6 mm) für alle gängigen Netzwerkschränke und Serverracks.Sauberes Kabelmanagement: Sorgt für Ordnung im Rack, erleichtert die Nachverfolgbarkeit von Verbindungen und beschleunigt Servicearbeiten. Spezifikationen im ÜberblickParameterTechnische SpezifikationArtikelnummer (MPN)FBT-KA1UMontageform / Standard19-Zoll (482,6 mm)Höheneinheiten (HE)1 HE (44,45 mm)BauartFest montiert (Ablagewanne)MaterialPulverbeschichtetes StahlblechFarbeLichtgrau (RAL 7035) AnwendungsbereichAblegen von LWL-Pufferrohren, Kabelreserven & PatchkabelnKompatibilität19"-Baugruppenträger, Patchpanels, Spleißboxen FAQ:Häufige Fragen zu 19-Zoll ÜberlängenablagenWofür benötigt man eine Überlängenablage bei LWL-Installationen? Beim Verspleißen und Installieren von Glasfasern müssen immer Kabelreserven (Überlängen) eingeplant werden, um spätere Reparaturen oder Umschaltungen zu ermöglichen. Wird diese Reserve ungeschützt im Netzwerkschrank abgelegt, drohen Abknicken, Quetschungen und erhöhte Signaldämpfung. Die Überlängenablage nimmt diese Reserven kontrolliert auf und hält den empfohlenen Mindestbiegeradius ein.Was ist der Unterschied zwischen einer festen und einer ausziehbaren Überlängenablage? Eine feste Überlängenablage (wie die FBT-KA1U) ist eine starre Wanne, die besonders stabil und kosteneffizient ist. Sie eignet sich perfekt für Kabelreserven, an die selten manuell eingegriffen werden muss. Wird die Überlängenablage über oder unter dem Baugruppenträger montiert? Das hängt vom Kabelzug im Schrank ab. In der Praxis wird die Überlängenablage meist direkt unter dem Baugruppenträger oder der Spleißbox platziert, damit ankommende Bündeladern von unten sauber in Ringen abgelegt und von dort in die Spleißkassetten geführt werden können. Alle Marken, Warenzeichen, Logos und Produktbeschreibungen unterliegen den Rechten der jeweiligen Hersteller/Inhaber und sind deren Eigentum. Nennungen erfolgen hier nur zur Identifikation und Beschreibung der Produkte.

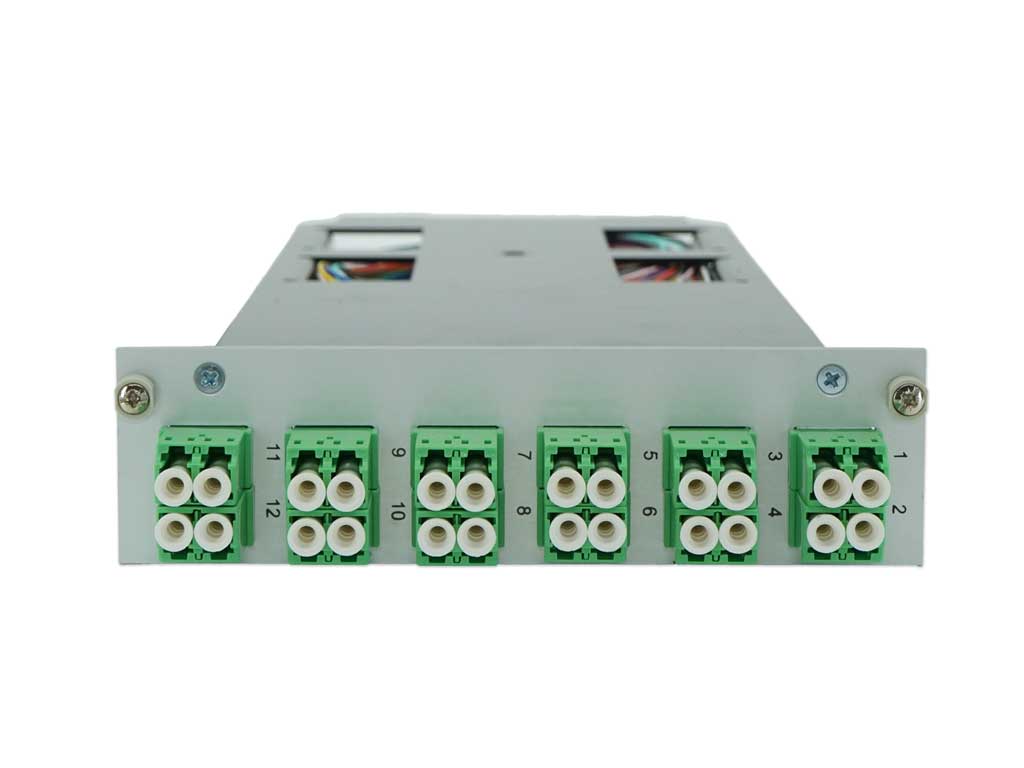

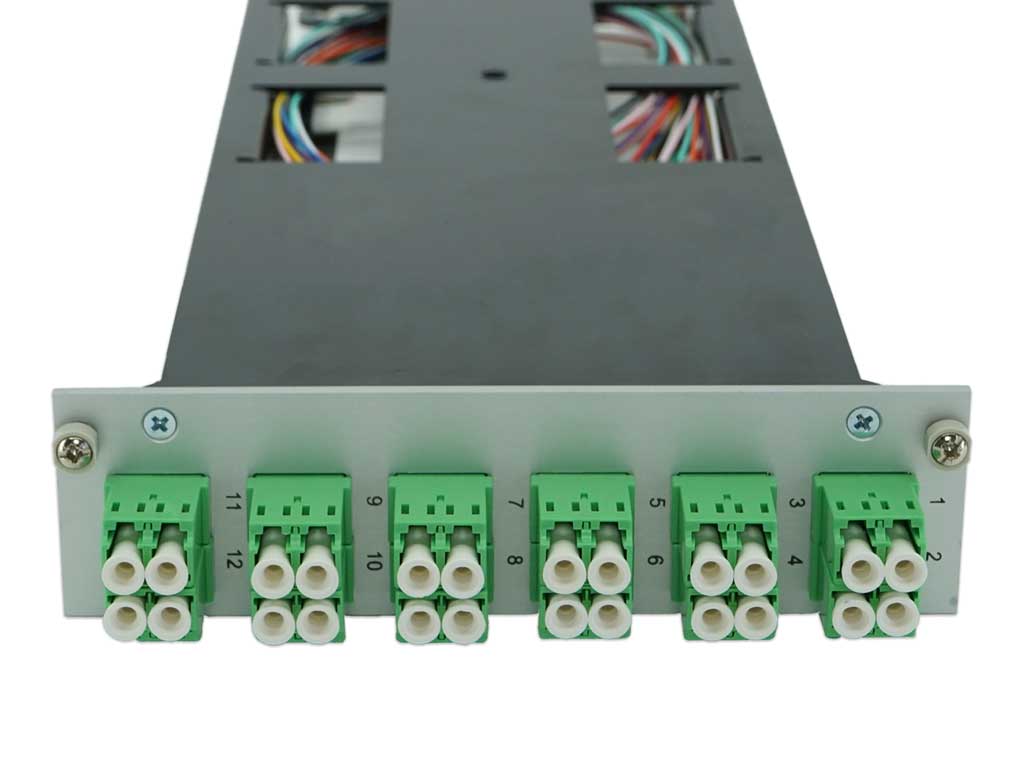

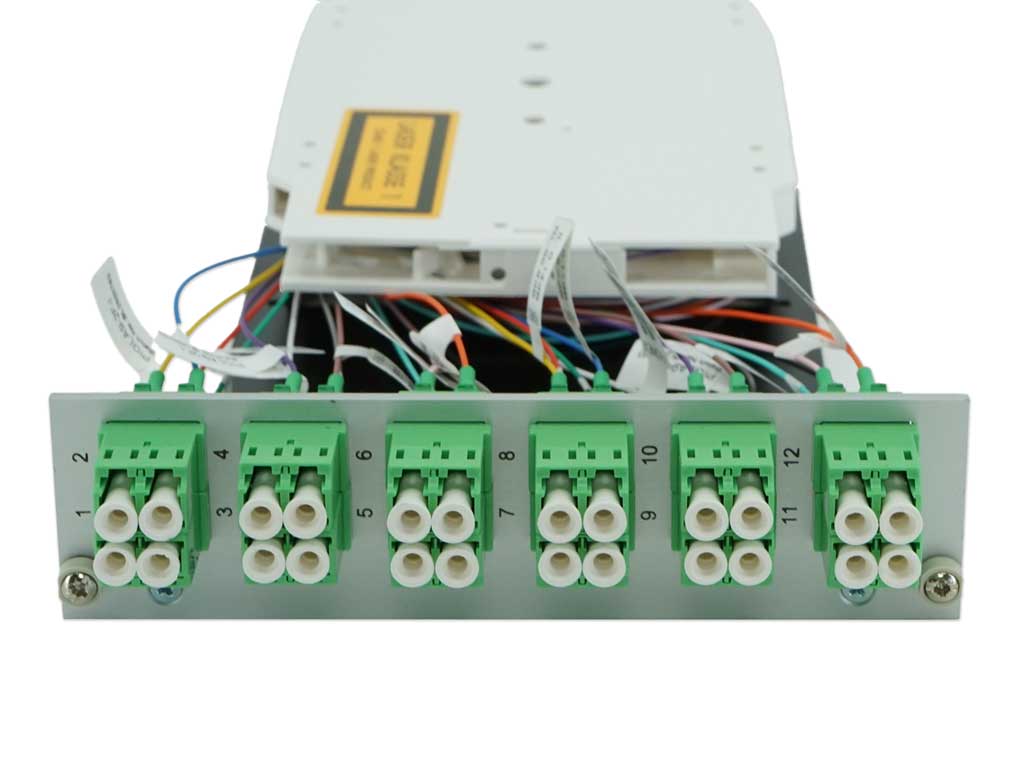

19-Zoll Baugruppenträger 3HE / 84TE – Modulares Subrack für LWL-Einschübe Der 19-Zoll Baugruppenträger (3HE / 84TE) bietet das stabile Fundament für den hochflexiblen, modularen Aufbau von Glasfaser- und Kupfer-Verteilersystemen in Netzwerkschränken und Hauptverteilern. Mit einer nutzbaren Breite von 84 Teilungseinheiten (TE) nimmt das Subrack bis zu 12 standardisierte Moduleinschübe (à 7TE) auf. Die fertigungsgerechte Konstruktion nach DIN EN 60297-3-101 garantiert eine passgenaue Aufnahmenorm für alle standardisierten 3HE-Kassetten und Modulträger. Perfekt geeignet für Rechenzentren, TK-Knotenpunkte und industrielle Verteilungsstrukturen. Warum diesen 3HE / 84TE Baugruppenträger wählen?Maximale Modulkapazität (84 TE): Bietet exakt Platz für bis zu 12x 7TE-, 6x 14TE- oder individuelle Modul-Kombinationen.Normierte Präzision: Vollständig kompatibel mit international standardisierten 19"-Systemen (IEC 60297-3 / IEEE 1101.1).Robuste Aluminium-Konstruktion: Hohe mechanische Belastbarkeit bei geringem Eigengewicht  Spezifikationen im ÜberblickParameterTechnische SpezifikationArtikelnummer (MPN)FBT-BGT3U84TEBauform / Standard19-Zoll (482,6 mm) nach IEC 60297-3Höheneinheiten (HE)3 HE (133,35 mm)Nutzbreite (TE)84 TE (Teilungseinheiten, ca. 426,7 mm)MaterialHochwertiges Aluminium (eloxiert / chromatiert)ModulaufnahmeBis zu 12x 7TE Moduleinschübeinkl. 12 Schienen zur ModulführungBefestigungFür den Einbau in standardisierte 19"-Racks / Netzwerkschränkeinkl. Käfigmuttern FAQ: Häufige Fragen zu 19-Zoll BaugruppenträgernWie viele Moduleinschübe passen in einen 84 TE Baugruppenträger?Die Anzahl richtet sich nach der Teilbreite (TE) der verwendeten Module. Bei den weit verbreiteten 7TE-Moduleinschüben (z. B. für 12x LC/APC Duplex) passen exakt 12 Module nebeneinander in den Baugruppenträger.Was ist der Unterschied zwischen einem Baugruppenträger und einem normalen 19"-Patchpanel?Ein klassisches Patchpanel hat eine feste Frontplatte mit einer vorgegebenen Anzahl an Ports. Ein Baugruppenträger ist hingegen ein leeres Trägergehäuse (Subrack), das völlig flexibel mit unterschiedlichen Einschüben (LWL-Spleißmodule, MPO/MTP-Kassetten, Blindabdeckungen oder Kupfer-RJ45-Module) bestückt und jederzeit erweitert werden kann.Benötige ich Blindabdeckungen für ungenutzte Plätze?Ja, es wird dringend empfohlen, freie Plätze im Baugruppenträger mit passenden Blindplatten (z. B. 7TE oder 14TE) zu verschließen. Dies schützt das Gehäuseinnere vor Staub, verhindert das versehentliche Beschädigen von Glasfasern und optimiert die Luftzirkulation im Schrank. Alle Marken, Warenzeichen, Logos und Produktbeschreibungen unterliegen den Rechten der jeweiligen Hersteller/Inhaber und sind deren Eigentum. Nennungen erfolgen hier nur zur Identifikation und Beschreibung der Produkte.

Crimpspleißschutz (CSS / SSE) - 150er Pack Der LWL-Crimp-Spleißschutz (CSS-SSE) im praktischen 150er-Pack bietet einen schnellen und mechanisch extrem stabilen Schutz für sensible Glasfaser-Spleißverbindungen. Im Gegensatz zu Schrumpfspleißschutz-Varianten benötigt der Crimp-Spleißschutz keinen thermischen Ofen, sondern wird einfach mit einer passenden Spleißschutzpresse kalt gepresst. Er schützt die freigelegte Glasfaser in Spleißkassetten zuverlässig vor Knicken, Zugbelastung und mechanischen Beschädigungen. Perfekt geeignet für die effiziente Montage in Spleißboxen, Patchpanels und FTTH-Anschlussdosen. Warum diesen Crimp-Spleißschutz wählen?Schnelle Kaltmontage: Zeitersparnis auf der Baustelle, da kein Aufheizen (wie beim Thermoschrumpfschutz) und somit auch keine Abkühlzeit notwendig ist.Robuste Metalleinlage: Bietet exzellente Querdruckfestigkeit und Steifigkeit, um die empfindliche Spleißstelle dauerhaft zu entlasten.Universelle Passform: Optimal dimensioniert für den standardisierten Einsatz in allen gängigen Spleißkassetten mit Crimp-Haltern."Portionierbar": Die Steifen mit dem Spleißschutz sind in proktische einzeltn entnehmbare 6er Elemente aufgeteilt. Telekomstandard: Das Design entspricht den Vorgaben der aktuellen Telekom TS 0338/96 ParameterTechnische SpezifikationArtikeltypCSS-SSETypCrimp-Spleißschutz (Sandwich Spleißschutz)Verpackungseinheit (VPE)150 Stück pro PackungMaterialAluminium mit materialschonender InnenschichtFaserkompatibilitätGeeignet für Standard-Singlemode und Multimode-Fasern (250 µm)AnwendungsbereichSpleißkassetten, Spleißboxen, FTTH-GF-TA Dosen FAQ: Häufige Fragen zu Crimp-Spleißschutz für LichtwellenleiterWas ist der Unterschied zwischen Crimp-Spleißschutz und Schrumpfspleißschutz? Crimp-Spleißschutz wird rein mechanisch mit einer Spleißschutzpresse um die Spleißstelle gepresst. Das spart Energie und Zeit, da kein Spleißofen benötigt wird. Schrumpfspleißschutz hingegen besteht aus einem Kunststoffröhrchen mit Metallstift, das im Ofen des Spleißgeräts thermisch geschrumpft werden muss. Welcher Typ genutzt wird, hängt primär von den Halterungen in der verwendeten Spleißkassette ab.Benötige ich für die Montage ein spezielles Werkzeug? Ja, zum fachgerechten Schließen des Crimp-Schutzes wird eine LWL-Spleißschutzpresse benötigt. Diese stellt sicher, dass der Schutz mit exakt dosiertem Druck geschlossen wird, ohne die Glasfaser zu beschädigen.Passt dieser Spleißschutz in jede Standard-Spleißbox? Der CSS-SSE Spleißschutz entspricht den gängigen Abmessungen für Standard-Crimp-Halterungen in Spleißkassetten. Achten Sie bei der Auswahl Ihrer Spleißbox darauf, ob die integrierte Kassette für Crimp- oder Schrumpfschutz ausgelegt ist (viele Kassetten bieten auch Kombi-Halterungen).

LC/APC 8° - LC/APC 8° duplex Patchkabel 9/125µm OS2 - halogenfreier Kabelmantel Farbe gelb- geringe Steckerdämpfung- geringe Reflexion / hoher Return Loss- farblich kodierte Knickschutztüllen (rot/schwarz) Technische Daten: Kabeltyp:            Glasfaser LWL duplex Patchkabel I-V(ZN)H 2x1E9/125µm LSZH (halogenfrei)LWL Faser:         singlemode 9/125µm  OS2 G.657A1 biegeoptimiertLänge:                individuell siehe Längenauswahlfeld oder Sonderlänge auf AnfrageLWL-Stecker A:   LC/APC duplexLWL-Stecker B:   LC/APC duplexAnwendung:        LWL Lichtwellenleiter singlemode Anschlusskabel zwischen LC duplex Ports Synonyme: fiber optic patchcord, Glasfaser Anschlusskabel, LWL Patch Kabel, Lichtwellenleiter Patchkabel, LC/APC jumper
